Présentation du bureau d'étude et rappel des éléments théoriques nécessaires
Le problème :

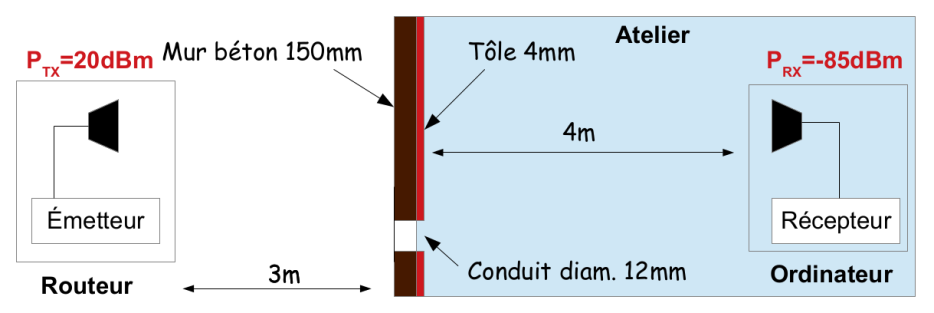

Il y a un mur en béton et une plaque métallique entre mon atelier et mon routeur (box Wifi) qui affecte ma réception WIFI de manière assez sévère. Ma connexion internet est lente, ma connexion wifi est souvent coupée. Les pages Web se chargent mal. Le problème vient d'un manque de puissance. : l’ordinateur reçoit un signal de puissance à -85 dBm.
Sans le mur de béton et la plaque qui bloque le signal, j'obtiens entre -30dBm et -45 dBm, ce qui entraîne une perte de paquets d'environ 1% seulement.
L’idée :
Il y a une conduite d’une longueur de 1 m entre le bâtiment et l’atelier ou je peux faire passer un câble. En utilisant un répéteur passif, ma réception WIFI augmenterait sûrement de manière significative.
Comment dois-je m’y prendre pour réaliser ce répéteur ?
Complément : Mesure de la puissance d'un signal wifi
La mesure de puissance est effectuée sous Linux avec le logiciel en ligne de commande Wavemon
À -30 dBm, la puissance du signal Wi-Fi est excellente. Les téléchargements s'effectuent sans accrocs de même que la lecture de vidéos en streaming (si toutefois le débit de la connexion est suffisant).
Entre -50 et -60dBm, la qualité du réseau sans fil est bonne et suffisante pour surfer sur le Web ou relever ses emails par exemple.
À -90 dBm, la connexion est réellement mauvaise. Il est probable que vous ne pourrez pas vous connecter.
Mais c'est quoi un répéteur passif ?

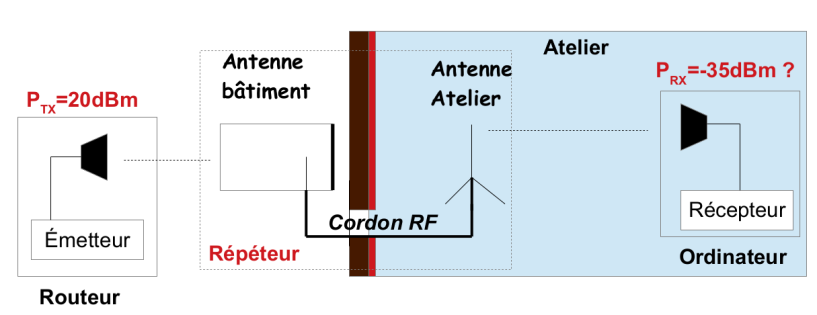

Les mesures de la puissance du signal WIFI montrent que le signal n'arrive pas à'atteindre l'ordinateur de l'atelier. Un répéteur doit être utilisé pour envoyer le signal entre le bâtiment et l'atelier via la conduite (cf figure ci-dessous)

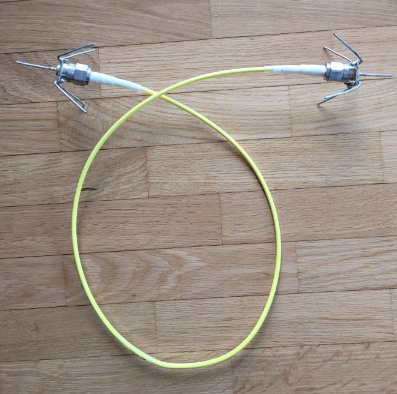

Un répéteur passif est constitué de deux antennes et d'un cordon RF (figure ci_dessous). La première antenne permet de « capter » le signal WIFI du bâtiment (là ou est localisé le routeur). Le signal est ensuite dirigé vers l'antenne de l'atelier via le cordon RF. L'antenne de l'atelier permet de réémettre le signal WIFI dans l'atelier. Le système est passif, car aucun élément actif est utilisé (comme un amplificateur).
Éléments théoriques nécessaires
Avant de réaliser l'antenne de l'atelier (ou du bâtiment), il convient de faire quelques rappels :
Impédance et VSWR (Rapport d'Onde Stationnaire)
Bilan de liaison en dB
Éléments de spécification d'une antenne
Ces différents points sont abordés dans la rubrique complément ci-dessous
Vers un premiers cahiers des charges
Recherche d'information sur la bande WIFI : vers un premiers cahiers des charges
Avant de commencer la réalisation de l'antenne, il convient de rechercher la bande de fréquence du signal WIFI.
Une recherche sur internet doit permettre d'obtenir cette information avec le logiciel linssid
